概述

      CPS 系列控制与保护开关电器(CPS)( 以下简称" 开关")，主要用于交流 50Hz(60Hz)、额定工作电压至 690V、额定工电流1A 至 125A、控制器整定电流 0.4A 至125A、控制电机功率0.12kW 至55kW 的电路中，能够接通、承载和分正常条件下( 包括规定的过载条件) 的电流，也能接通、承载一定时间和分断规定的非正常条件下( 如短路) 的电流。

      CPS 系列开关适用于各类场合或系统的配电和电动机保护与控制系统，基础设施建筑物，通讯等。

      产品符合标准:

      IEC60947-6-2《低压开关设备和控制设备第6 部分: 多功能电器，第2 节: 控制与保护开关电器》。

      GB/T14048.9《低压开关设备和控制设备多功能电器( 设备) 第2 部分: 控制与保护开关电器( 设备)》。

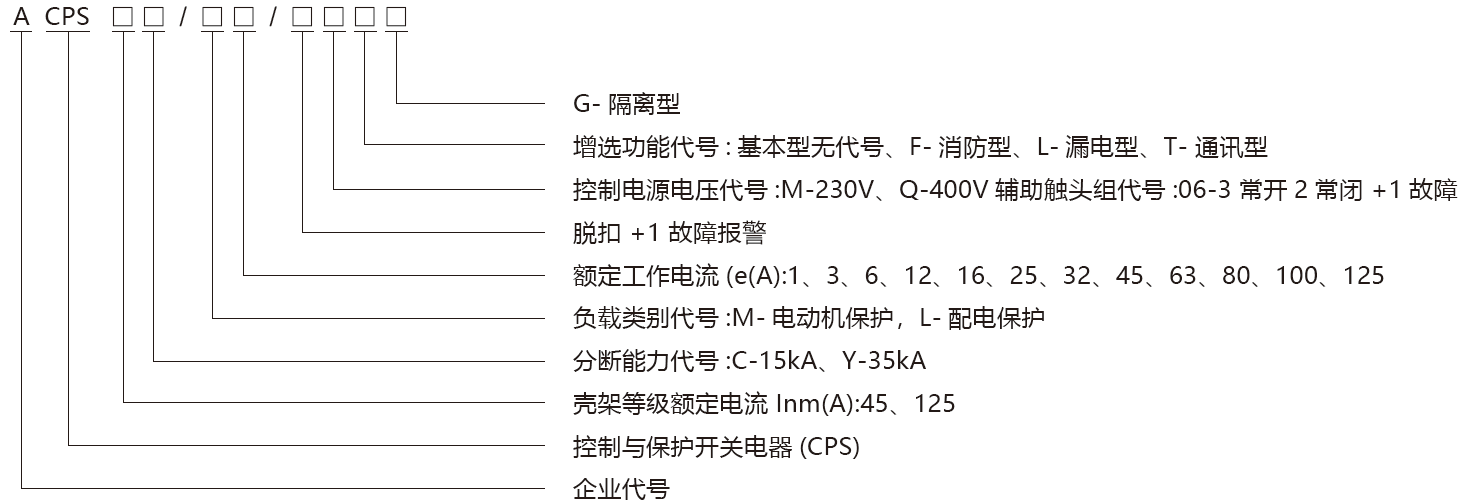

型号及其含义

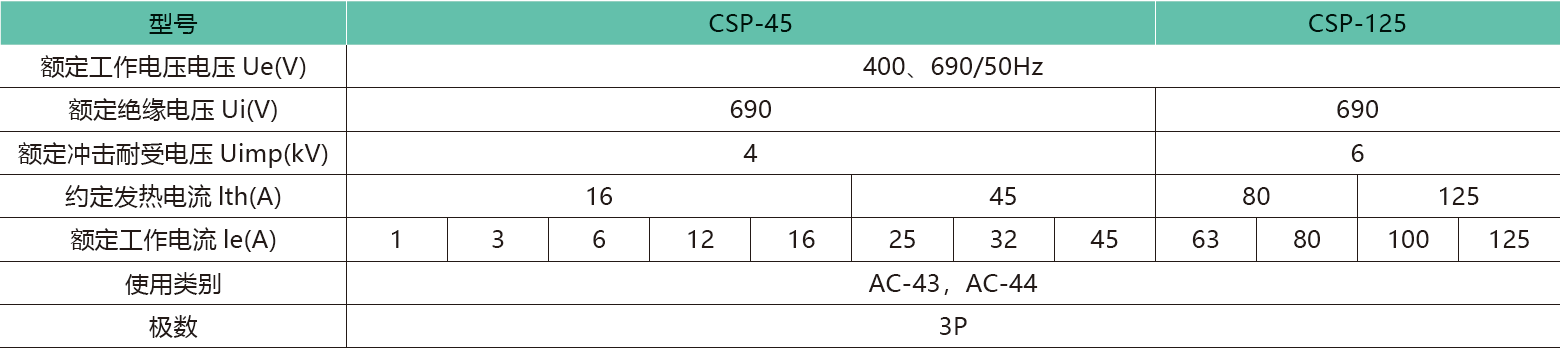

主要技术参数

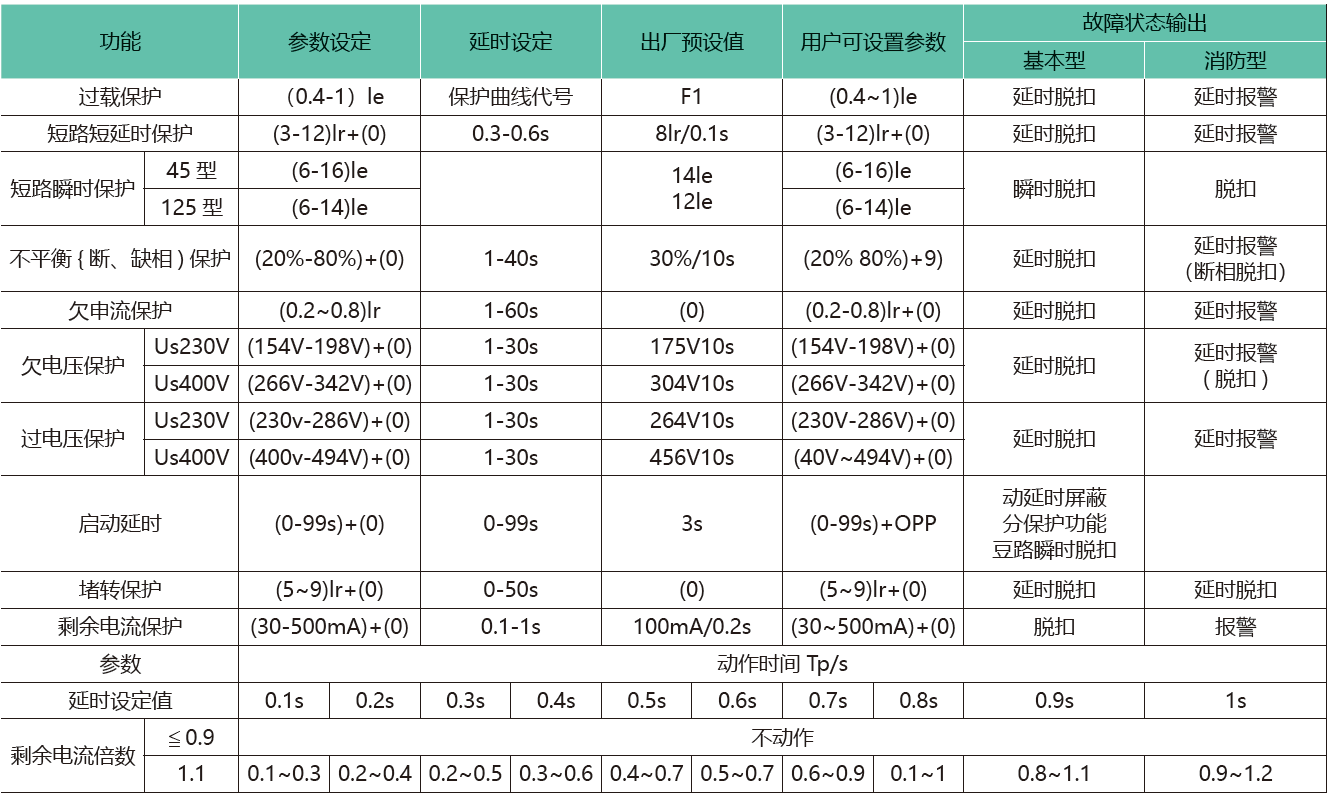

      注: 通讯、漏电为可选型号功能; 通讯采用RS485 线路，Modbus 协议。

      过载保护设定(1.5lr 动作时间s):F0( 关闭过载保)，F1(51)，F2(98)，F3(144)，F4(200) 控制器的过/ 欠电压保护，其电源信号取自控制端Us(A1 -A2)。

      剩余电流设定为档位格式:30,50,75,100,150,200,300,500(mA)。

      消防型，欠电压故障输出为延时报警，当电压低于132V(230V 规格) 或228V(400V 规格) 时为脱扣动作表中功能参数设点为(0) 时，表示该功能为关闭状态。
