产品概述

      DTS(X)8787、DSS(X)8787型电子式三相三线/三相四线有功无功组合电能表采用三相双向功率/电能计量专用IC及SMT制造工艺，用于测量额定频率为 50Hz的三相交流有功及无功电能。该产品符合GB/T 17215.321-2008 标准中关于三相有功电能表及GB/T 17215.323-2008 标准中关于三相无功电能表的全部要求。

      该产品适应于环境为-30℃~55℃，相对湿度不大于 85%的条件下使用。

功能及特点

◆ 1.0级三相三线/三相四线有功电能计量；

◆ 2.0级三相三线/三相四线无功电能计量；

◆ 有功、无功功率脉冲独立输出；

◆ 有功、无功电能分别有两个机械计度器累计；

◆ 90°正弦无功电能计量，保证了不平衡负载下无功电能的计量的计量准确性；

◆ 有功电能、无功电能双向计量；

◆ 高精度、高可靠性、低功耗；

◆ 宽工作温度范围；

◆ 长期工作无须调校；

◆ 带 RS485、红外两种通讯方式；

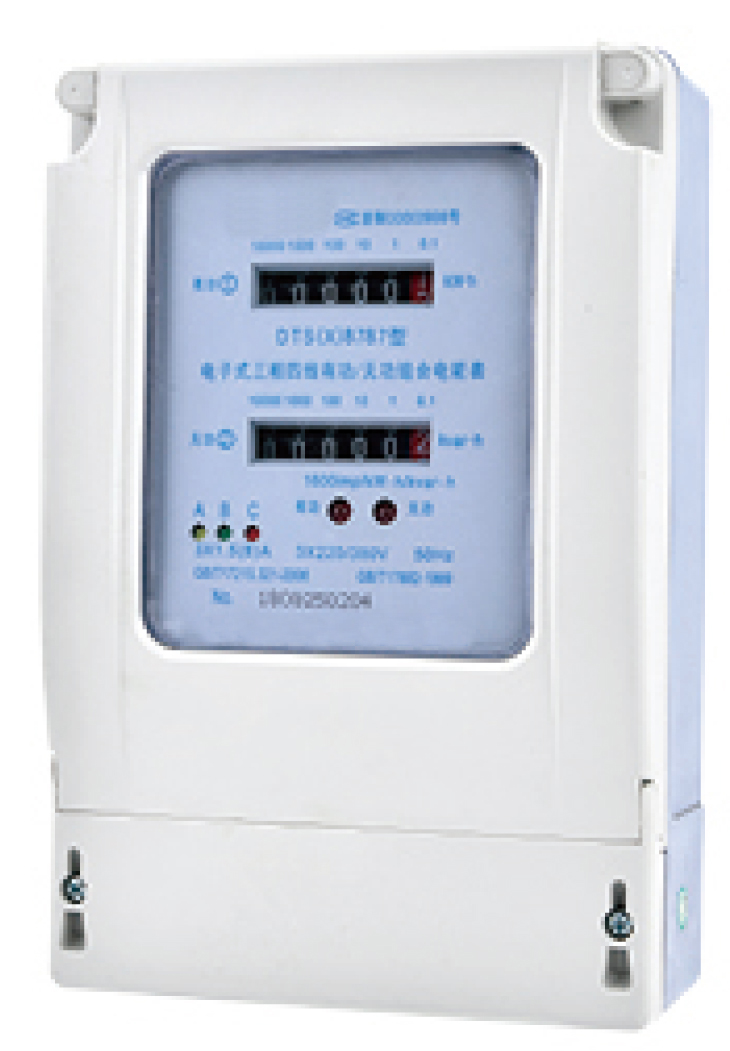

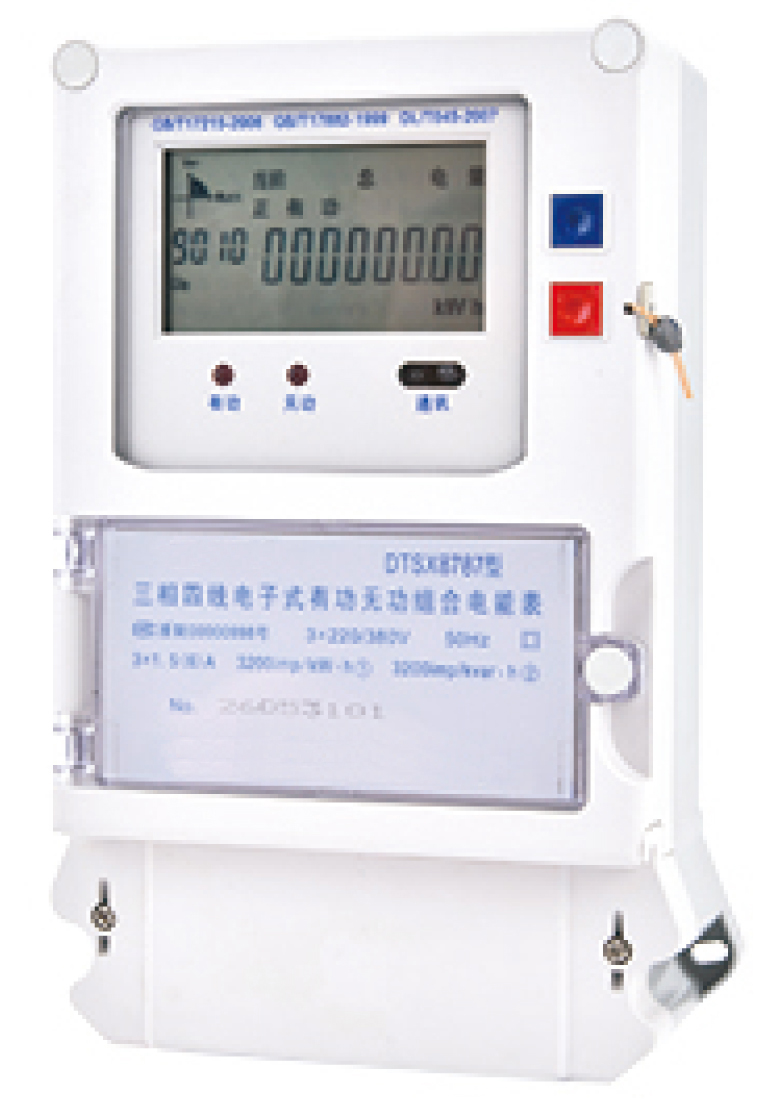

◆ 显示方式：双计度器，LCD（液晶）显示。

主要技术参数

◆ 启动：电能表在额定电压、额定频率及功率因素为1的条件下，当负载电流为 0.4%标定电流时，电能脉冲输出指示灯能连续指示，且有电能脉冲输出。

◆ 潜动：当施加115%额定电压，电流电路断开时，在测试时间内，仪表的测试输出不产生多于一个脉冲。

◆ 额定功率：50HZ

◆ 重量：大约 2Kg

◆ 功率消耗：电压回路≤2W 和10VA，电流回路≤1VA

◆ 环境条件：标准工作湿度-20℃~45℃，极限工作温度-30℃~55℃，相对湿度≤85%

◆ 电源电压：正常工作电压：0.9Un-1.1Un，极限工作电压：0.8Un-1.15Un

◆ 外形尺寸：248.5mm×148mm×76.5mm

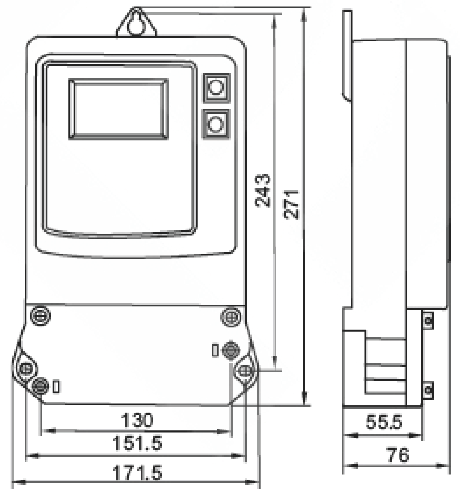

外形及安装尺寸
