产品概述

      ACK-300S 系列开关柜操控装置适用于 3-35KV户内中置柜、手车柜、环网柜等多种开关柜。具有一次模拟图、带电显示、分开闸状态指示、接地开关指示、储能指示、手车位置指示、语音防误提示、温湿度控制、RS485通讯等功能，并可安装多种操作旋钮和转换开关。产品采用微处理器控制，具有稳定可靠，寿命长，抗干扰性能强等特点。

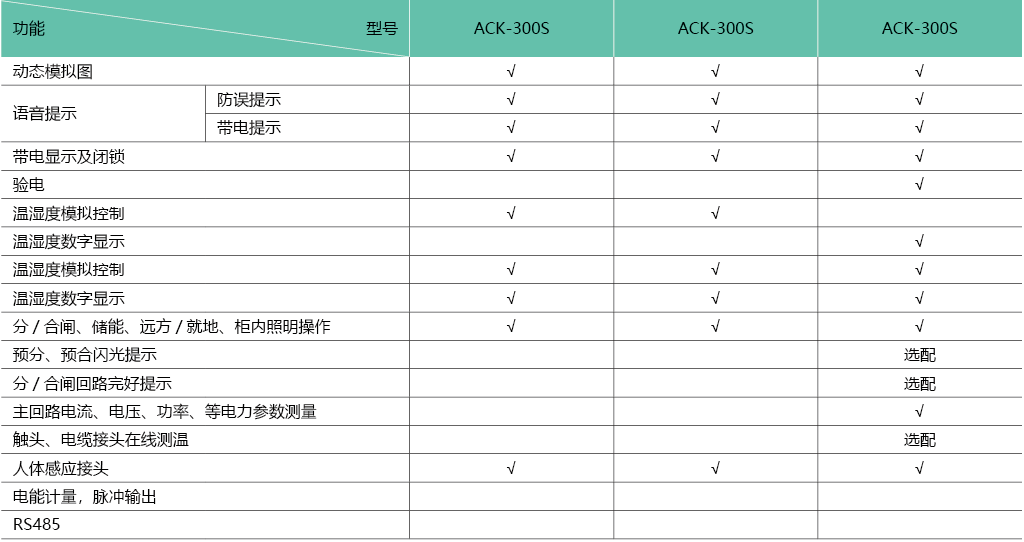

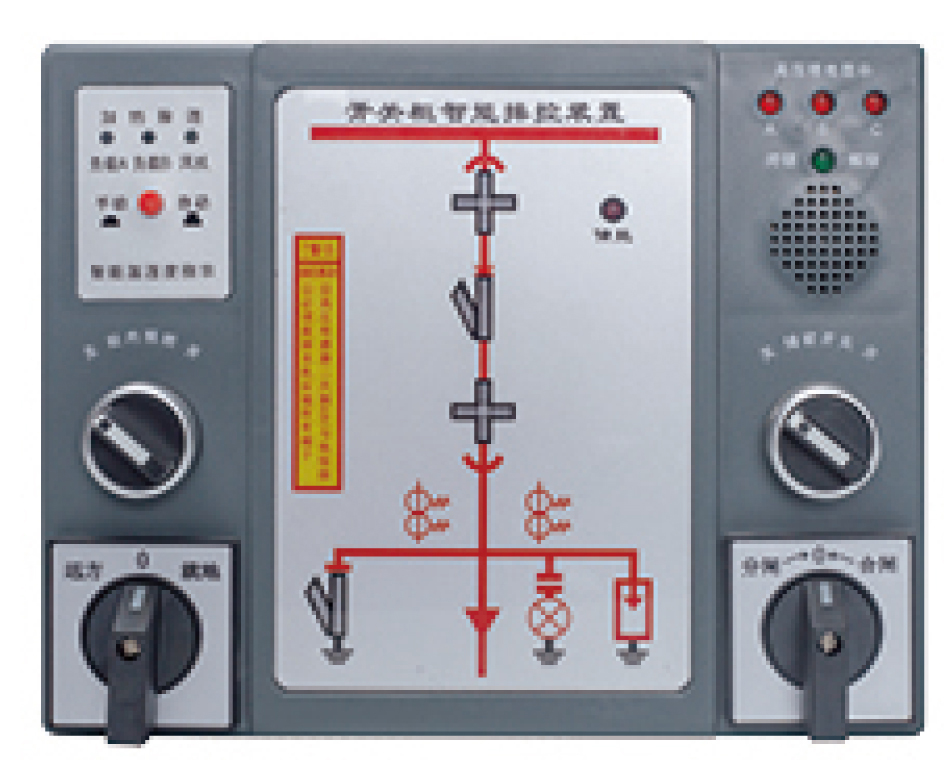

动态模拟图

      ACK-300S系列根据用户的一次接线方案、电压等级(35KV为黄色、10KV为绛红色、6KV为蓝色)制作面板，将断点部分(如断路器、手车位置、接地开关、储能等处)用动态指示模块显示，构成实时动态指示，从而带给操作者更直观、更丰富、更准确的状态信息。

显示如下：

①分闸(或回路)显示；②合闸(或回路)显示；③接地显示；

④储能显示；⑤工作位置显示；⑥试验位置显示。

语音提示

◆ 断路器合闸状态，误将手车从试验位置推至工作位置时,语音提示“请分断路器"；

◆ 接地开关合闸状态，误将手车从试验位置推至工作位置时，语音提示“请分接地开关"；

◆ 断路器合闸状态，接地开关合闸状态，误将手车从试验位置推至工作位置，语音提示“请分断路器请分接地开关"；

◆ 当柜体主回路送电时，柜前有人停留，语音提示“本柜主回路已带电”(带人体感应探头的产品有此功能)。

操作功能

◆ 温湿度控制     ◆ 分合闸     ◆ 远方/就地     ◆ 照明操作     ◆ 储能

带电显示功能

◆ LED 启辉电压 (KV)：额定相电压×0.15-0.65；

◆ 闭锁启控电压(KV)：额定相电压×0.65 以上；

◆ 当三相都不带电时，闭锁解除灯亮，允许电磁锁工作。

注意:带电传感器我公司可配套供应，如果用户自备 CG 系列传感器，输出短路电源必须达到 220uA±10%。

温湿度模拟控制功能

可带1-2路温湿度控制，当环境湿度≥ 88%RH 时启动加热；当湿度≤80%RH 时，退出加热。当环境温度≥38℃时，加热无条件退出；加热器断线时有报警灯亮。

可带1-2路温湿度传感器及输出接点,可显示现场的温湿度数值,并且用户可根据需要自行设置加热/除湿输出的上下限，当环境温度≥设定温度上限时。无条件退出加热，防止过热损伤。

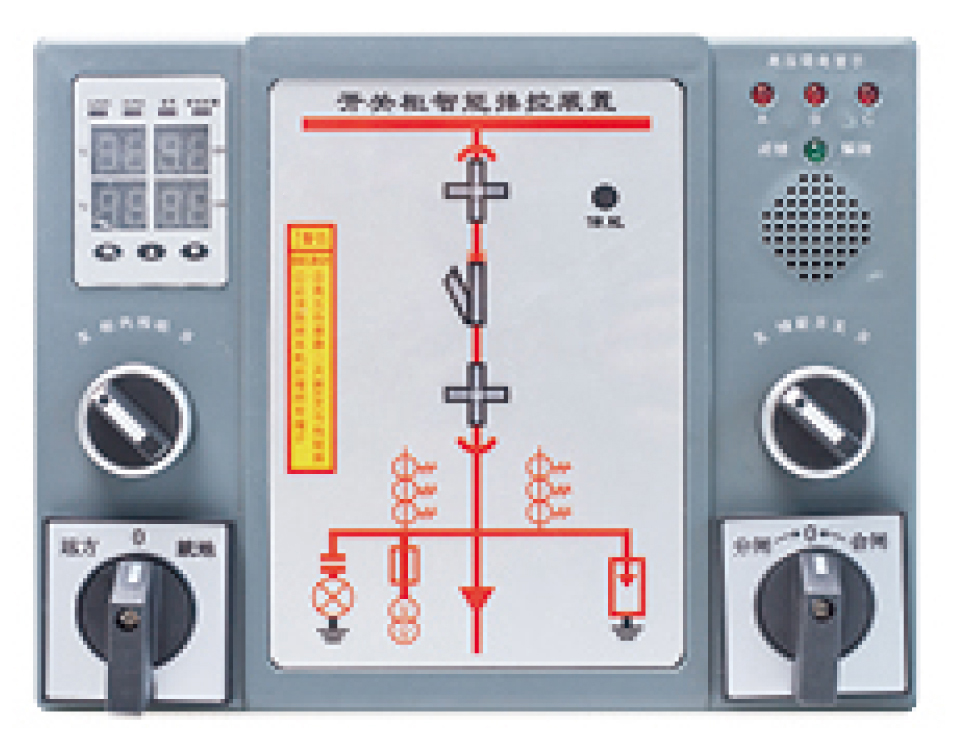

温湿度数字显示及控制功能

◆ 主回路电流、电压、功率等电力参数测量：

   可测量主回路相电压，线电压，电流，有功功率，无功功率，功率因数，视在功能，频率。

◆ 触头、电缆搭接头测温功能：

   可在线测量触头、电缆搭接头温度，量程:-20℃至125℃，精+2℃。

◆ 通讯功能(该功能为选配)：

   RS485 接口具有远方通讯功能，采用MODBUS-RTU 协议。

◆ 电能计量，脉冲输出功能：

   可计量主回路电能，四象限计量，有功精度0.5级，无功精度1级。

◆ 人体感应功能：

   当有人站在柜前停留时，自动启动柜内照明、液晶屏背光、送电时带有语音提示，操作者离开后，自动停止。

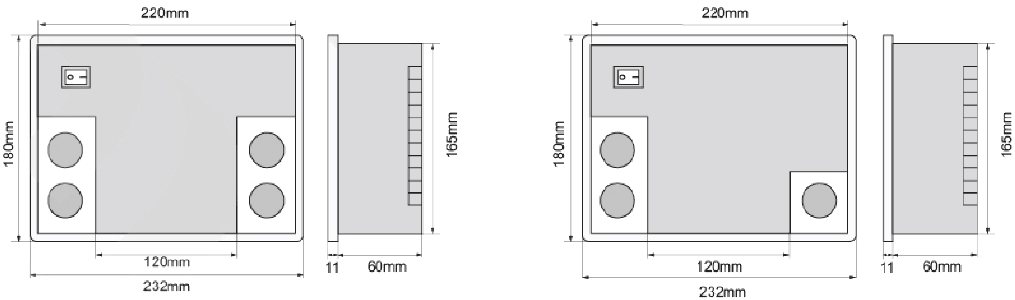

外形及开孔尺寸
